帶加長內圈和緊定螺釘鎖緊的立式軸承座日本標準鑄鐵球軸承單元

立式（軸臺式）球軸承單元包括一個安裝在鑄鐵軸承座內的嵌入式軸承，軸承座可通過螺栓安裝在支撐面上。 這種單元強度高，硬度大，適用于旋轉方向固定或交替的應用。 內圈兩側加長，通過擰緊內圈上的緊定螺釘鎖定在軸上，便于安裝。

• 堅固

• 適合恒定和交替旋轉

• 安裝方便

• 軸承已預填潤滑脂并配備密封

• 可在軸上快速鎖定

• 性價比高

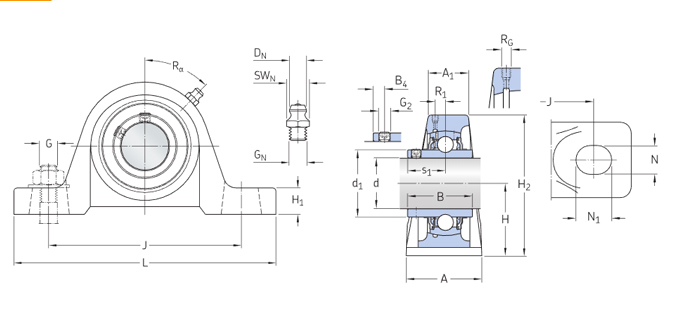

尺寸

d	30 mm	孔徑
d1	≈39.8 mm	內圈擋邊直徑
A	45 mm	底座寬度
A1	27 mm	最高寬度
B	38.1 mm	內圈寬度
B4	5.5 mm	鎖定扣側面到螺紋中心距離
H	42.9 mm	球面軸承位中央高度
H1	16.5 mm	螺柱高度
H2	83.5 mm	總高度
J	121 mm	連接螺栓之間的距離
J	max.125 mm	連接螺栓之間的距離
J	min.117 mm	連接螺栓之間的距離
L	165 mm	總長度
N	17 mm	連接螺栓孔的直徑
N1	21 mm	連接螺栓孔的長度
s1	22.2 mm	Distance from locking device side face to raceway centre

螺紋孔

RG	1/4-28 UNF	軸承座的油嘴螺紋
R1	1 mm	軸承座螺紋的軸向位置
Rα	45 °	軸承座螺紋的角度位置

油嘴

DN	6.6 mm	油嘴的頂部球體直徑
SWN	7.94 mm	油嘴的六角尺寸
GN	1/4-28 UNF	油嘴螺紋

數據計算

基本額定動荷	C	19.5 kN
基本額定靜負荷	C0	11.4 kN
疲勞負荷限值	Pu	0.48 kN
極限轉速		5 000 r/min

重量

軸承單元重量

1.2 kg

安裝信息

緊定螺釘	G2	M6x1
緊定螺釘?shù)牧前馐殖叽?/span>		3.05 mm
推薦的緊定螺釘擰緊力矩		4 N·m
連接螺栓的推薦直徑，毫米	G	14 mm
連接螺栓的推薦直徑，英寸	G	0.5625 in

包含的產品

軸承座	P 206/Y
軸承	UC 206

帶座外球面軸承選魯岳不銹鋼軸承（無錫）有限公司，帶座外球面軸承廠家主要生產SIAIF耐高溫軸承、不銹鋼軸承、帶座外球面軸承,帶座外球面軸承 ?UELP206產品相關信息：型號：UELP206，   品牌：SIAIF軸承 ,  類型：帶座外球面軸承 ，  內徑：30mm ,  外徑：165mm ,  厚度：45mm ,  想要更多的了解無錫帶座外球面軸承 ?UELP206的相關產品信息，可以撥打服務熱線 ，我們會為您詳細介紹產品的相關服務。

魯岳不銹鋼軸承（無錫）有限公司生產的SIAIF帶座外球面軸承 ?UELP206 使用范圍很廣，主要應用于鋼廠冶金、玻璃、高爐、噴漆設備、礦山機械、輸送機、傳輸裝置、鍋爐風機、真空設備、窯爐窯車、機床設備、工程機械、、輸送設備、顆粒機、振動篩、汽車、石油、電力、電機、風電設備等高溫作業機械。本公司生產的帶座外球面軸承 ?UELP206>產品價格合理，保證質量，滿足客戶的產品工藝需求。
