立式（軸臺式）球軸承單元包括一個安裝在鑄鐵軸承座內的嵌入式軸承，軸承座可通過螺栓安裝在支撐面上。 這種單元強度高，硬度大，適用于旋轉方向固定或交替的應用。 內圈兩側加長，通過擰緊內圈上的緊定螺釘鎖定在軸上，便于安裝。

• 堅固
• 適合恒定和交替旋轉
• 安裝方便
• 軸承已預填潤滑脂并配備密封
• 可在軸上快速鎖定
• 性價比高

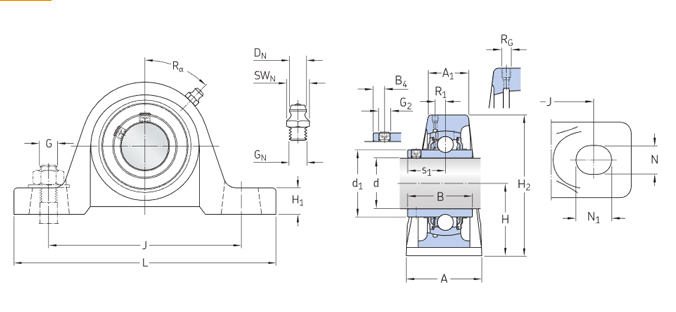

尺寸

d	80 mm	孔徑
d1	≈98.5 mm	內圈擋邊直徑
A	78 mm	底座寬度
A1	45 mm	最高寬度
B	82.6 mm	內圈寬度
B4	14 mm	鎖定扣側面到螺紋中心距離
H	88.9 mm	球面軸承位中央高度
H1	32.5 mm	螺柱高度
H2	176 mm	總高度
J	232 mm	連接螺栓之間的距離
J	max.242 mm	連接螺栓之間的距離
J	min.222 mm	連接螺栓之間的距離
L	292 mm	總長度
N	25 mm	連接螺栓孔的直徑
N1	35 mm	連接螺栓孔的長度
s1	49.3 mm

螺紋孔

RG	1/8-27 NPT	軸承座的油嘴螺紋
R1	5 mm	軸承座螺紋的軸向位置
Rα	45 °	軸承座螺紋的角度位置

油嘴

DN	6.589 mm	油嘴的頂部球體直徑
SWN	11.11 mm	油嘴的六角尺寸
GN	1/8-27 NPT	油嘴螺紋

數(shù)據(jù)計算

基本額定動荷	C	71.5 kN
基本額定靜負荷	C0	54 kN
疲勞負荷限值	Pu	2.2 kN
極限轉速		1 900 r/min
鎖緊方式		偏心鎖環(huán)

重量

軸承單元重量

9.45 kg

安裝信息

緊定螺釘	G2	M12x1.5
緊定螺釘?shù)牧前馐殖叽?/span>		6.08 mm
推薦的緊定螺釘擰緊力矩		28.5 N·m
連接螺栓的推薦直徑，毫米	G	20 mm
連接螺栓的推薦直徑，英寸	G	0.75 in

包含的產品

軸承座	P 216
軸承	UEL 216
